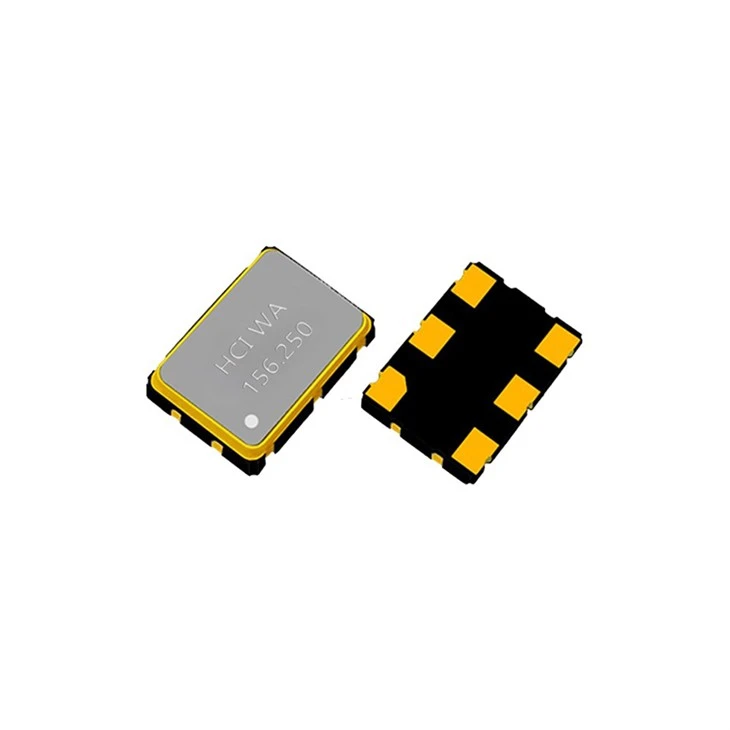

LVPECL គ្រីស្តាល់ Oscillator 3225

A: 1) ផ្ទៀងផ្ទាត់ភាពត្រឹមត្រូវនៃប្រេកង់ទិន្នផល និងស្ថេរភាព (±ppm) លើជួរសីតុណ្ហភាពទាំងមូល។
2) វាស់ភាពសុចរិតនៃទម្រង់រលកឌីផេរ៉ង់ស្យែល (ទំហំ ការកើនឡើង/ធ្លាក់) នៅក្រោមបន្ទុក។
3) បញ្ជាក់មុខងាររដ្ឋ tri-ដំណើរការ។ ប្រសិនបើគ្មានទិន្នផលទេ សូមពិនិត្យមើល បើកដំណើរការលំអៀង pin និងសំឡេងរំខានការផ្គត់ផ្គង់ថាមពល។

ចម្លើយ៖ បញ្ហាទី 1៖ ភាពច្របូកច្របល់ដំណាក់កាលហួសហេតុ ឬទម្រង់រលកលទ្ធផលមិនស្អាត
មូលហេតុ៖ ការបញ្ចប់ឌីផេរ៉ង់ស្យែលមិនត្រឹមត្រូវ សំលេងរំខាននៃការផ្គត់ផ្គង់ថាមពលខ្លាំងពេក ឬប្លង់ PCB ខ្សោយ។
ជួសជុល៖ ត្រូវប្រាកដថា 50Ω ការបញ្ចប់ស្របទៅនឹង Vcc-2V ត្រូវបានដាក់នៅជិតអ្នកទទួល។ កែលម្អការផ្ដាច់ថាមពលជាមួយឧបករណ៍បំប្លែង ESL ទាប។ ផ្គូផ្គងឌីផេរ៉ង់ស្យែលជាមួយឧបសគ្គដែលបានគ្រប់គ្រង។
បញ្ហាទី 2៖ ទិន្នផលប្រេកង់មិនត្រឹមត្រូវ ឬហួសពីលក្ខណៈពិសេស
មូលហេតុ៖ ការបរាជ័យសៀគ្វីសំណងខាងក្នុង ធាតុគ្រីស្តាល់ខូច ឬដំណើរការក្រៅលក្ខខណ្ឌផ្ទុកដែលបានបញ្ជាក់។
ជួសជុល៖ ជំនួសឯកតា។ ផ្ទៀងផ្ទាត់វ៉ុលបញ្ចូល និងបន្ទុកស្ថិតនៅក្នុងកម្រិតអតិបរមាដាច់ខាត និងលក្ខខណ្ឌប្រតិបត្តិការដែលបានណែនាំ។
